| 主要技术指标
· 标度范围、精确度等级及重量
|
型号 |
标 度 范 围kPa |
精确度等级
基本误差限±% |
重量
kg |
|
正 压 |
负 压 |
正负压 |
|
Y-60
Y-100
Y-150 |
0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40* |
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0 |
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20 |
2.5 |
0.5 |
注：Y-60、100仅生产带*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80％，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％／10℃。
· 导(测)压系统及外壳等主要零件的材质
|
零件名称 |
材料牌号 |
|
接头 |
黄铜HPb59-1 |
|
膜盒 |
锡青铜QSn6.5-0.1 |
|
齿轮传动机构 |
铜HPb59-1 |
|
表壳、罩壳 |
冷轧钢板20 |
结构原理

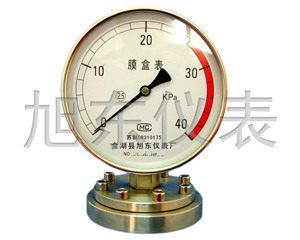

仪表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。 |
