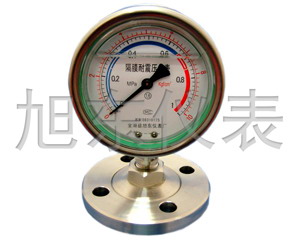

隔膜压力表主要用于石油、化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中测量流体介质压力之用。

结构原理

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

主要技术指标:

· 隔膜压力表的温度特性

由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。



· 隔膜压力表液位差

尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生液位差的影响量△P。



· 隔膜压力表的耐蚀性

隔膜压力表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。

隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。



法兰材料：

      不锈钢0Crl7Nil2M02(316)；不锈钢内衬氟塑料(316+F4)。
      密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
